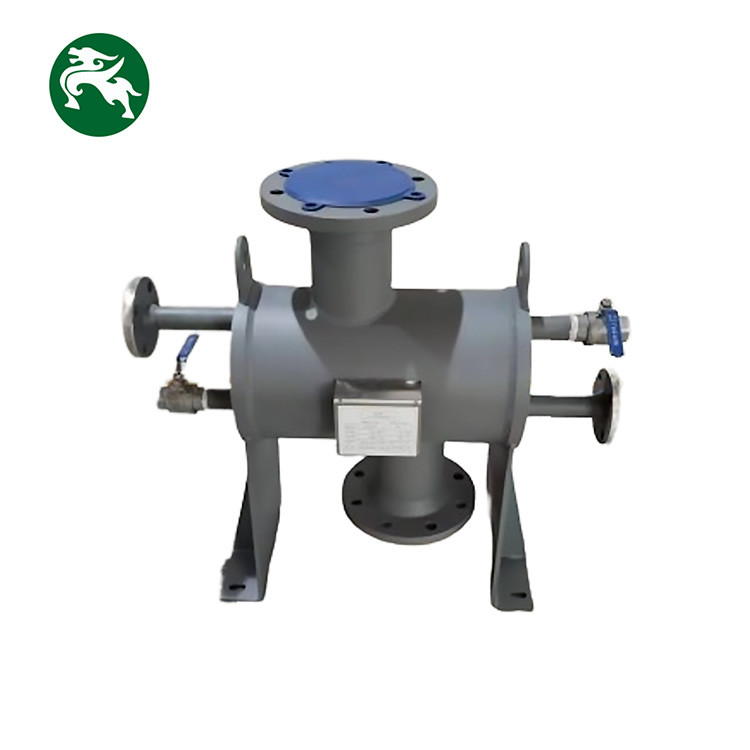

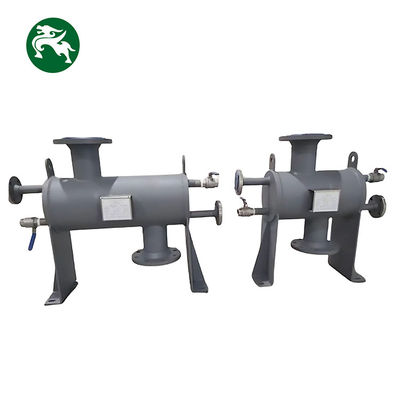

उच्च तापमान और उच्च दबाव प्लेट और शेल हीट ट्रांसफर उपकरण

उच्च तापमान और उच्च दबाव प्लेट और शेल हीट ट्रांसफर उपकरण

1.अवलोकन:

पूरी तरह से वेल्डेड प्लेट और शेल प्लेट हीट एक्सचेंजर वास्तव में एक नए प्रकार का उच्च दक्षता वाला हीट एक्सचेंजर है जो उच्च तापमान और उच्च दबाव अनुप्रयोगों के लिए उपयुक्त है।पूरी तरह से वेल्डेड डिजाइन चरम परिचालन परिस्थितियों में थर्मल तनाव और रिसाव को रोकने में मदद करता है, जिससे यह चुनौतीपूर्ण औद्योगिक वातावरण के लिए एक विश्वसनीय विकल्प बन जाता है।

2.तकनीकी विनिर्देश:

3सामग्री का चयन:

4.प्लेट और शेल हीट एक्सचेंजर्स की वेल्डिंग प्रक्रिया और संचालन सिद्धांत:

आंतरिक प्लेट पैक को विद्युत वेल्डिंग का उपयोग करके एक साथ वेल्डेड किया जाता है ताकि प्रोटोटाइप तरंगदार प्लेटों को एकीकृत किया जा सके, सीलिंग गास्केट को समाप्त किया जा सके जो उच्च तापमान पर पिघल जाएगा।यह न केवल एक बड़े गर्मी हस्तांतरण क्षेत्र के फायदे हैं, उच्च दक्षता और प्लेट हीट एक्सचेंजर की कॉम्पैक्ट संरचना, लेकिन यह भी यह उच्च दबाव प्रतिरोध, गर्मी प्रतिरोध, और अच्छा सील प्रदर्शन के उत्कृष्ट गुण है।यह आमतौर पर उच्च तापमान और उच्च दबाव वाले कार्य वातावरण में उपयोग किया जाता हैइसका उपयोग ज्यादातर रिफाइनरियों, रासायनिक संयंत्रों और परमाणु ऊर्जा संयंत्रों जैसे उद्योगों में किया जाता है।

प्लेट पैक विद्युत वेल्डिंग इसलिए होती है क्योंकि अधिकांश गोल धातु शीट झुकाव वाले सीधे तरंगदार पैटर्न होते हैं, और आसन्न प्लेटों के तरंगों को विपरीत दिशाओं में बनाया जाता है,एक जाल की तरह बहु-बिंदु स्पर्श के परिणामस्वरूप, और द्रव ऐसे स्पर्श बिंदुओं के बीच घूमता है; विद्युत वेल्डिंग के बाद प्लेट बंडल का गठन होता है, और आंतरिक संरचना तंग होती है।प्लेट साइड मीडियम और शेल साइड मीडियम की गति दिशा विपरीत है, जिसके परिणामस्वरूप विपरीत प्रवाह आंदोलन होता है, जो क्रॉस-फ्लो प्रभाव को कम करता है,और प्लेटों के लहरों तरल करने के लिए कारण हो सकता है कम प्रवाह प्रतिरोध के तहत उत्पन्न अशांत प्रवाह न केवल एक बहुत अच्छा गर्मी हस्तांतरण प्रभाव है, लेकिन प्लेट फोल्डिंग को भी कम करने में मदद करता है।

सर्कुलर प्लेट और शेल हीट एक्सचेंजर उच्च दबाव, उच्च चिपचिपाहट वाले तेल संचालन वातावरण जैसे एयर कंडीशनिंग वाष्पीकरण, कूलर,जल शीतलक, और शीतलन उपकरण में अमोनिया और फ्रेन जैसे शीतल पदार्थों के लिए केंद्रीय हीटिंग।एक परिचालन वातावरण में जहां गर्मी एक्सचेंजर के दोनों सिरों पर मीडिया की चिपचिपाहट बहुत अलग है, प्लेट और शेल हीट एक्सचेंजर के दोनों छोरों पर अलग-अलग चैनल संरचनाओं के बड़े फायदे हैं और दोनों छोरों पर मीडिया के घर्षण प्रतिरोध को संतुलित कर सकते हैं।

5. हीट एक्सचेंजर्स का इष्टतम संयोजन:

6.आवेदनः

प्लेट और शेल हीट एक्सचेंजर्स का उपयोग आमतौर पर विभिन्न औद्योगिक अनुप्रयोगों में किया जाता है जहां कुशल हीट ट्रांसफर की आवश्यकता होती है।

रासायनिक प्रसंस्करणः प्लेट और शेल हीट एक्सचेंजर रासायनिक प्रसंस्करण संयंत्रों में रसायनों को गर्म या ठंडा करने के लिए उपयोग किए जाते हैं।

विद्युत उत्पादन: इनका उपयोग विद्युत संयंत्रों में गर्मी वसूली, भाप वातानुकूलन और अन्य थर्मल प्रक्रियाओं के लिए किया जाता है।

खाद्य एवं पेय उद्योगः इनका उपयोग खाद्य एवं पेय प्रसंस्करण में पाश्चरकरण, शीतलन और ताप के लिए किया जाता है।

एचवीएसी प्रणालीः गर्मी वसूली और तापमान नियंत्रण के लिए हीटिंग, वेंटिलेशन और एयर कंडीशनिंग सिस्टम में व्यापक रूप से लागू होती है।

तेल और गैस उद्योगः इनका उपयोग तेल शोधन, पेट्रोकेमिकल संयंत्रों और अन्य तेल और गैस प्रसंस्करण सुविधाओं में विभिन्न ताप और शीतलन अनुप्रयोगों के लिए किया जाता है।

औषधि उद्योगः इनका उपयोग औषधीय विनिर्माण प्रक्रियाओं में सटीक तापमान नियंत्रण के लिए किया जाता है।
